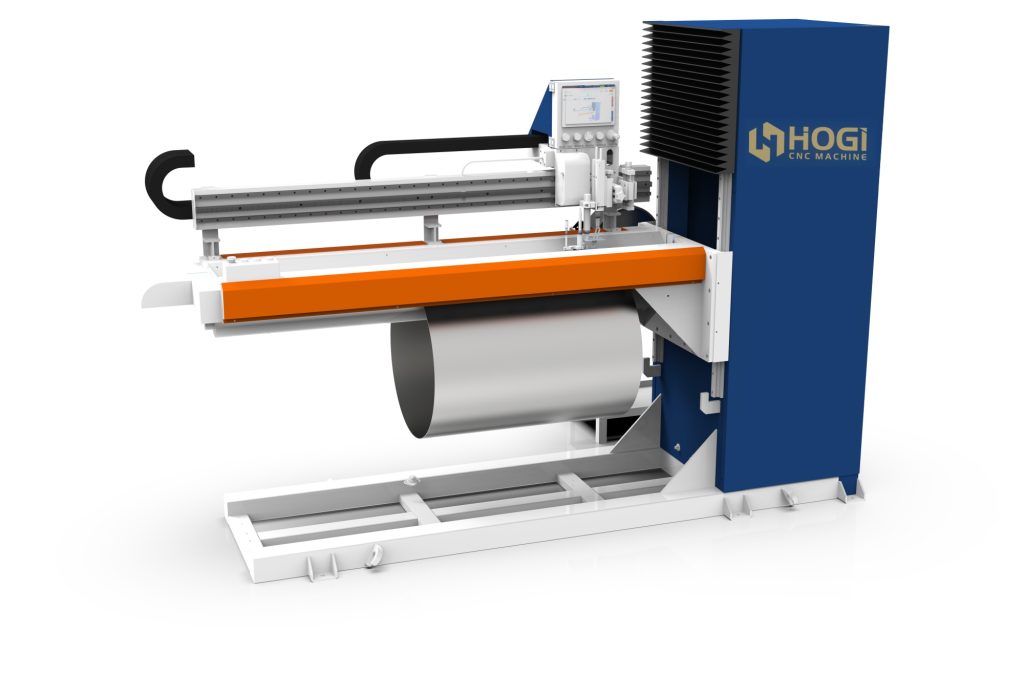

HOGI Автоматическая установка для сварки продольных швов

Установка для сварки продольных швов HOGI — это специализированное оборудование, предназначенное для автоматической сварки по прямым линиям на металлических заготовках. Она используется преимущественно для выполнения высококачественных и высокопроизводительных герметизирующих швов на стыковых соединениях листового проката (например, цилиндров, круглых труб и конусов) или плоских металлических листов.
В отличие от сварки кольцевых швов, требующей вращения заготовки, установка для сварки продольных швов осуществляет сварку по прямой линии путем перемещения сварочной горелки вдоль неподвижного шва заготовки.
1. Основной принцип работы
Установка для сварки продольных швов фиксирует заготовку на оправке с помощью зажимной системы, обеспечивая плотное прилегание в зоне шва. Сварочная горелка установлена ​​на рельсовой каретке и приводится в движение прецизионной системой привода, обеспечивающей ее перемещение с постоянной скоростью по заданной прямолинейной траектории.
• Зажимное устройство: Как правило, используются прижимные пальцы с пневматическим или гидравлическим управлением, которые равномерно и плотно прижимают обе кромки заготовки к опорной пластине оправки, предотвращая термические деформации в процессе сварки.
• Оправка и опорная пластина: Оправка обычно оснащается медной опорной пластиной, которая не только обеспечивает механическую поддержку, но и быстро отводит тепло, выделяющееся при сварке; это позволяет уменьшить зону термического влияния и предотвратить окисление металла с обратной стороны шва (часто используется в сочетании с системой продувки защитным газом).
• Автоматизированное перемещение: Подвижная каретка, приводимая в движение реечной передачей или прецизионным ходовым винтом, обеспечивает плавность хода сварочной горелки и исключительно высокую линейную точность перемещения.
2. Ключевые особенности и преимущества
• Высокое качество сварки: Благодаря равномерному давлению, создаваемому зажимным устройством, сварочные деформации сводятся к минимуму, что позволяет получать плоские, эстетичные и стабильные по своим характеристикам швы.
• Высокая степень автоматизации: Использование систем управления на базе ПЛК (PLC) или HMI-панелей позволяет точно настраивать такие параметры, как скорость сварки, сварочный ток, напряжение и расход защитного газа, обеспечивая высокую точность при выполнении повторяющихся операций.
• Широкая сфера применения: Поддержка различных методов сварки, таких как TIG/MIG/MAG/Laser/(SAW).
• Совместимость с различными материалами: Возможность обработки нержавеющей и углеродистой стали, алюминиевых и титановых сплавов, меди, а также других специальных сплавов.

3. Области применения
Машины для сварки продольных швов широко используются в промышленных отраслях, требующих создания длинных прямых сварных швов:
• Производство емкостей: котлы, сосуды под давлением, баллоны для природного и сжиженного газа (LPG/LNG), резервуары для хранения.
• Водоподготовка и бытовая техника: баки для солнечных водонагревателей и эмалированные накопительные водонагреватели.
• Трубопроводное производство и строительство: металлические трубы большого диаметра, дымовые трубы, опоры освещения, строительные металлоконструкции.
• Другие отрасли: автомобильные компоненты, аэрокосмическая промышленность, химическое машиностроение и др.
